J41F46型襯氟截止閥

一、概述：

  截止閥是指關閉件（閥瓣）由閥杆帶動並沿閥痤中心軸線做升降運動的閥門，在管路上主要用來接通或截斷管路中的介質，但不能做節流用。

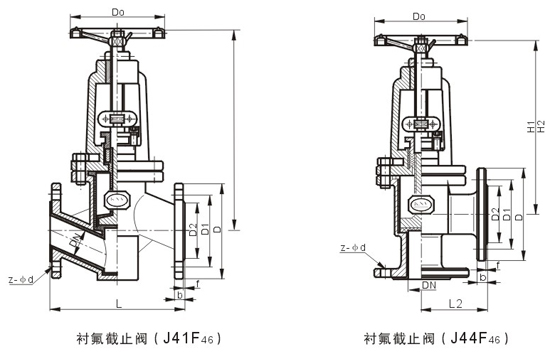

  截止閥基本結構
  1、氟塑料襯裏J41F46型直通式，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等優點，被廣泛應用在石油、化工等管路係統做截斷介質用，但需要強調的是氟塑料襯裏的截止閥嚴禁用做流量調節，以免節流口處產生高速介質流衝蝕破壞密封麵。
  2、閥瓣與閥杆設計為一體結構，用以防止由管路壓力波動造成內件衝出閥體的可能有性，結構緊湊，使用安全。

二、設計特點：

  為保證管路介質絕對不與閥門殼體材料直接接觸，本產品中閥體，閥蓋，閥瓣等內件均設計成氟塑料襯裏部件；閥座采用整體式聚合物作密封材料，在較寬的溫度和壓力範圍內具有優良的密封性能；該係列閥門規格齊全，耐腐蝕性能極好，是化工、製藥、電子、環保、石化、原油和天然氣等輸送管道的理想用閥。

三、性能參數：

  公稱通徑：DN15～350mm
  公稱壓力：PN1.0～2.5Mpa
  連接形式：法蘭連接
  驅動裝置：手動，蝸輪傳動，電動，氣動
  適用介質：硫酸，氫氟酸，磷酸，氯氣，強堿，王水等任意具有強腐蝕性的介質。

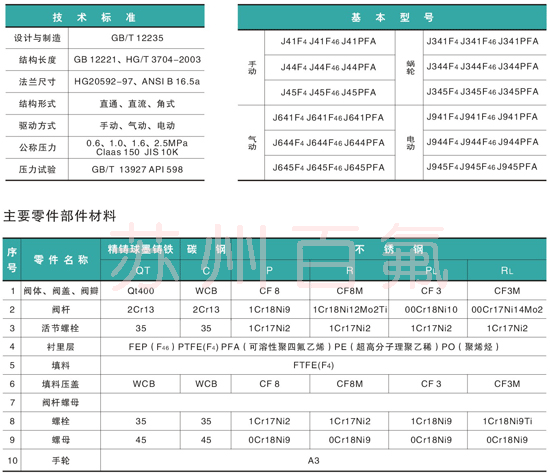

  設計規範：遵循GB12233，GB12235，ANSIB16.34標準

四、型號意義：
  J41F46-16-DN200
  J：截止閥類代號
  4：連接型式為法蘭連接
  1：結構型式為直通式
  F46：過流部分材料為F46（聚全氟乙丙烯）
  16：16公斤壓力
  DN200：通徑為200MM

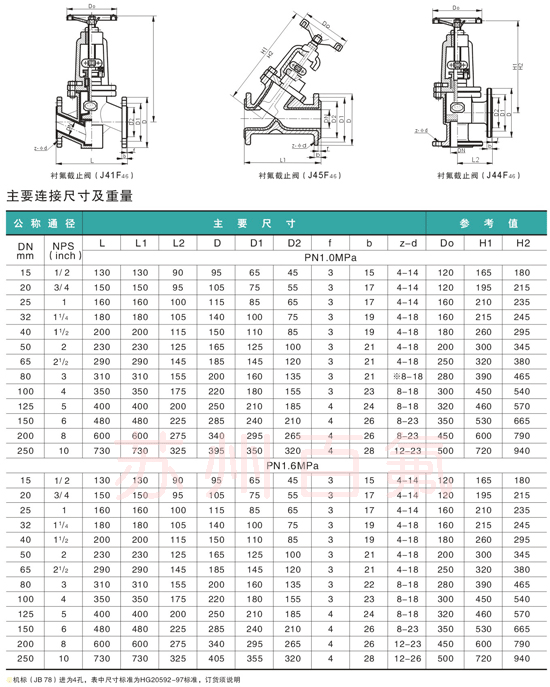

五、安裝尺寸：
