Q41F46型襯氟球閥

一、概述:

  Q41F46係列襯氟球閥是為各種強腐蝕性介質管路的啟閉控製而設計的，廣泛適用於石油、化工、染化、農藥、製酸製堿等行業，是目前防腐閥門設備最理想的選擇之一。
Q41F46係列襯氟球閥采用氟塑料襯裏，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此可在-50℃～180℃範圍內長期使用於任意濃度的腐蝕性管路、管線工作。

二、工作原理:

  Q41F46-10c係列襯氟球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞的，閥戀和閥體內側全部采用氟塑料製成，其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用範圍廣等優點。

三、設計特點:

  球閥基本係列為Q41F46型，除具有一般球閥所具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點：
  1.采用氟塑料襯裏層的球閥，具有極高的化學穩定性，可以適用於任何強腐蝕性化學介質；

  2.采用全通徑、浮動球結構，閥門可在整個壓力範圍內進行無泄漏關閉，更便於管路係統的通球掃線和管路維護；
  3.啟閉件球體與閥杆鑄（鍛）為一體，杜絕了由於壓力變化引起閥杆衝擊承壓件內的可能性，從根本上保證了工程中的使用安全性；
  4.結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封麵致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏；

四、基本參數:

  設計規範：遵循GB 12237，API 608，API 6D
  驅動方式：手動、蝸輪傳動、氣動、電動。
  公稱壓力：PN1.0～2.5（MPa）
  公稱通徑：DN15～350mm

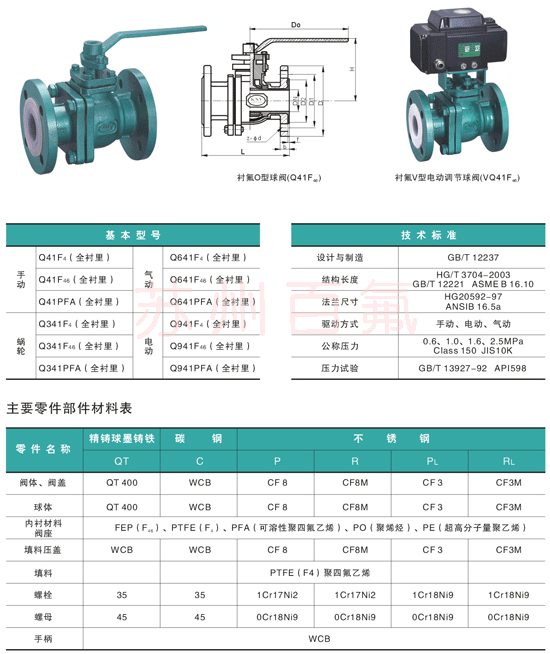

四、安裝尺寸:
